Structure de site et vue plan

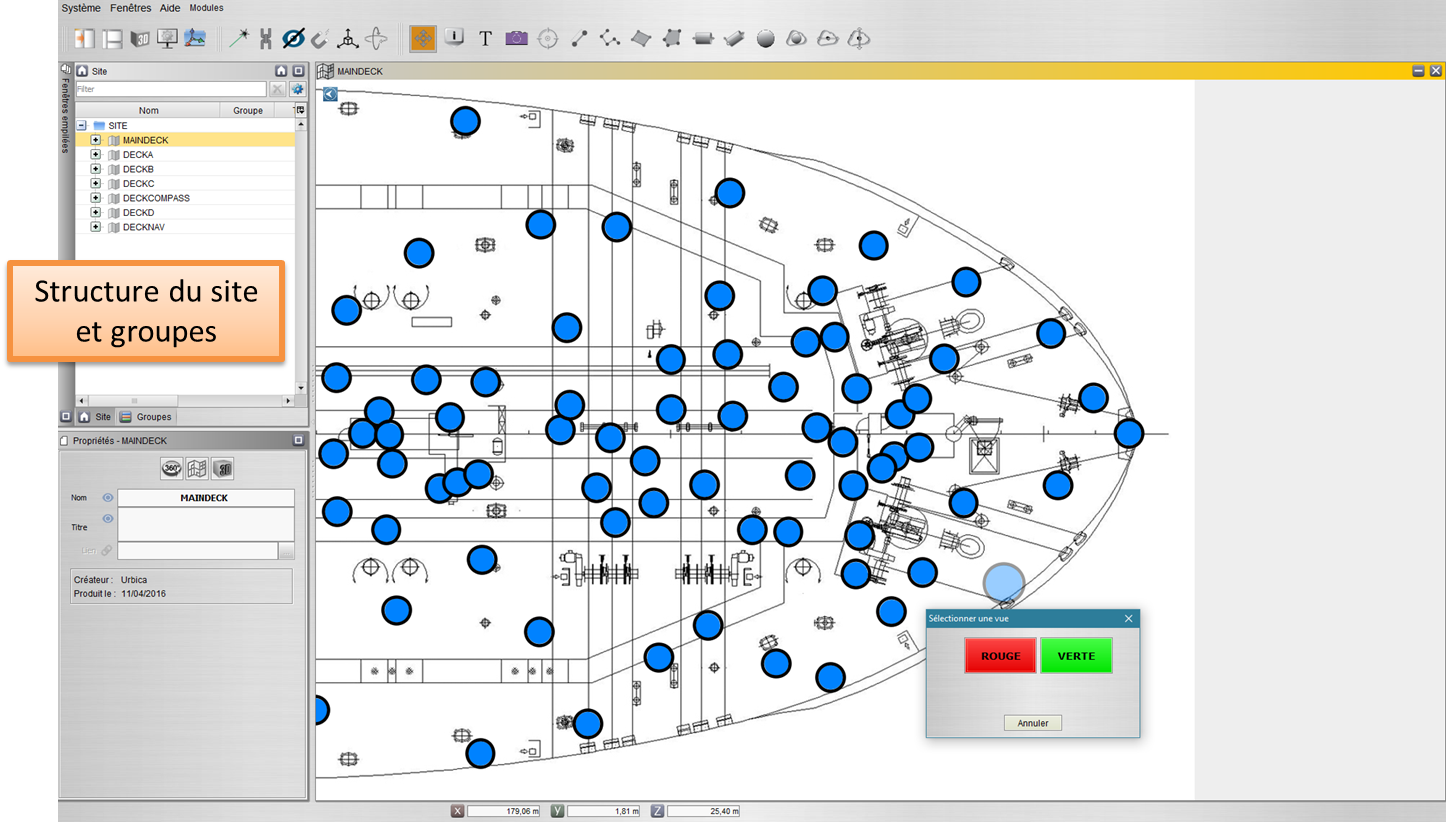

La Fenêtre Structure de Site dans la partie gauche présente l’organisation du site sous forme d’une arborescence. Le premier nœud, ou « nœud racine » donne accès à la page de présentation du projet. Les nœuds principaux sont les « nœuds de plan » et représentent une zone ou un niveau de l’installation.

Les différentes stations appartenant au niveau sont listées dans la Fenêtre Structure de Site en développant les nœuds. Un double-clic sur un nœud de station permet d’ouvrir la vue correspondante, et un clic droit propose d’autres options comme la localiser sur le plan ou replier le nœud. Il est aussi possible de la glisser dans la vue (verte ou rouge) de son choix.

En sélectionnant un nœud, le plan correspondant s’affiche dans la Fenêtre Vue en plan. Ce plan est une image générée à partir de plans du site ou bien du nuage de points. La souris permet de naviguer et de zoomer sur ce plan (en utilisant la molette pour zoomer et le clic gauche maintenu pour se déplacer). Le clavier procure les mêmes fonctions à l’aide des flèches directionnelles et des touches « + » et « - » .

Sur cette image apparaissent des pastilles de couleur qui correspondent aux positions des différents points de vue. Lors du survol de ces pastilles, le curseur se transforme en flèche verte. En cliquant sur une pastille, le point de vue s’ouvre sous la forme d’une Vue panoramique dans une fenêtre dédiée. Un clic droit (ou ctrl+clic gauche) permet de choisir dans quelle vue (verte ou rouge) ouvrir la vue panoramique. Cette option est non disponible pour les ordinateurs de moins de 4Go de RAM.

Les noms verts et rouges sont interchangeables dans la documentation.

 Didacticiel vidéo : Ouvrir la vue plan
